智能濕度控制器SK -Z是可預設環境濕度范圍控制濕度的一種自動化工業儀器。本產品使用國際先進的傳感器對工作環境的濕度指標長期進行監測和采集,并通過數碼管顯示。當環境濕度高于設定濕度時，相應的負載瞬間開啟，直至環境濕度達到設定要求時才停止工作，重新進入監控狀態，如此反復自動循環。
|
型號
|
SK -Z
|
|
工作電壓
|
AC85～265V/DC90～375V
|
|
功耗
|
≤2W
|
|
使用環境（指控制器）
|
工作環境溫度-20℃～+60℃, 環境相對濕度≤95%RH、 海拔高度≤3000m
|
|
濕度測量范圍
|
0%～99.9%
|
|
控制點
|
0～99%可設
|
|
回差
|
1～25%可設
|
|
負載輸出
|
5A/220VAC
|
|
體積
|
48×48×78mm3
|
|
重量
|
0.41Kg
|
智能濕度控制器設有四個按鍵，分別是確定、選擇、返回、設置。智能濕度控制開機正常運行后，會自動進入濕度顯示模式。
通過面板上的按鍵設定所需的參數值。按“設置”鍵進入不同設置界面；按“返回”鍵返回到正常界面；按“確定”設置的參數保存；按“選擇”鍵設置不同參數。
|
顯示符號
|
代表的含義
|
參數設置范圍
|
參數說明
|
|
n
|
通訊地址設定
|
0～247
|
|
|
H
|
濕度控制值設定
|
0～99
|
除濕點濕度設定值
|
|
Hb
|
濕度控制回差設定
|
1～25
|
濕度控制回差設定值
|
4.1外形尺寸及接線圖
導軌安裝和面板安裝兩種安裝方式。
4.2接線圖及端子定義
濕度控制器殼體上點●處為1號接線端子，按逆時針方向接線端子號依次增加，直至8號。
接線圖

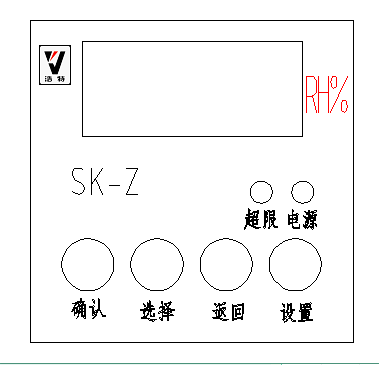

4.3面板說明
控制器的前面板如上圖所示， 2個發光二極管，分別代表的含義如上圖所示，綠燈為電源指示，紅燈是濕度控制指示，點亮時功能啟動。
|
故障現象
|
原因分析
|
處理方法
|
|
上電不顯示
|
a. 控制器無電源或電壓過低
b. 儀表損壞
|
a. 檢查控制器電源
b. 更換控制器或與廠家聯系
|
控制器的運輸不應受到劇烈沖擊，并根據GB/T13384《機電產品包裝通用技術條件》規定運輸貯存。
控制器應在空氣流通的室內貯存，空氣中無腐蝕性氣體。環境溫度為-10℃～55℃，相對濕度不超過85%，疊放高度不超過五箱，拆箱后單只包裝的控制器疊放高度不超過5只。長期不用不宜拆去內包裝。
