用途及特點:
GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶作為交流50HZ,額定工作電壓380V,額定工作電流至3150A的配電系統中,作為動力、照明及配電設備的電能轉換、分配與控制之用。
GGD型交流低壓配電柜是根據能源部主管部門、廣大電力用戶及設計部門]的要求，本著安全、經濟、合理、可靠的原則而設計的新型低壓配電柜，產品具有分?jǐn)嗄芰Ω�，動熱穩定性好，結構新穎、合理，電氣方案切合實際，系列性、適用性強、防護等級高等特點�？勺鳛楦�?lián)Q代的產品使用。
GGD型低壓配電柜符合IEC439、《低壓成套開關設備和控制設備》, GB/T7251.1-2013《低壓成套開關設備》等標準。

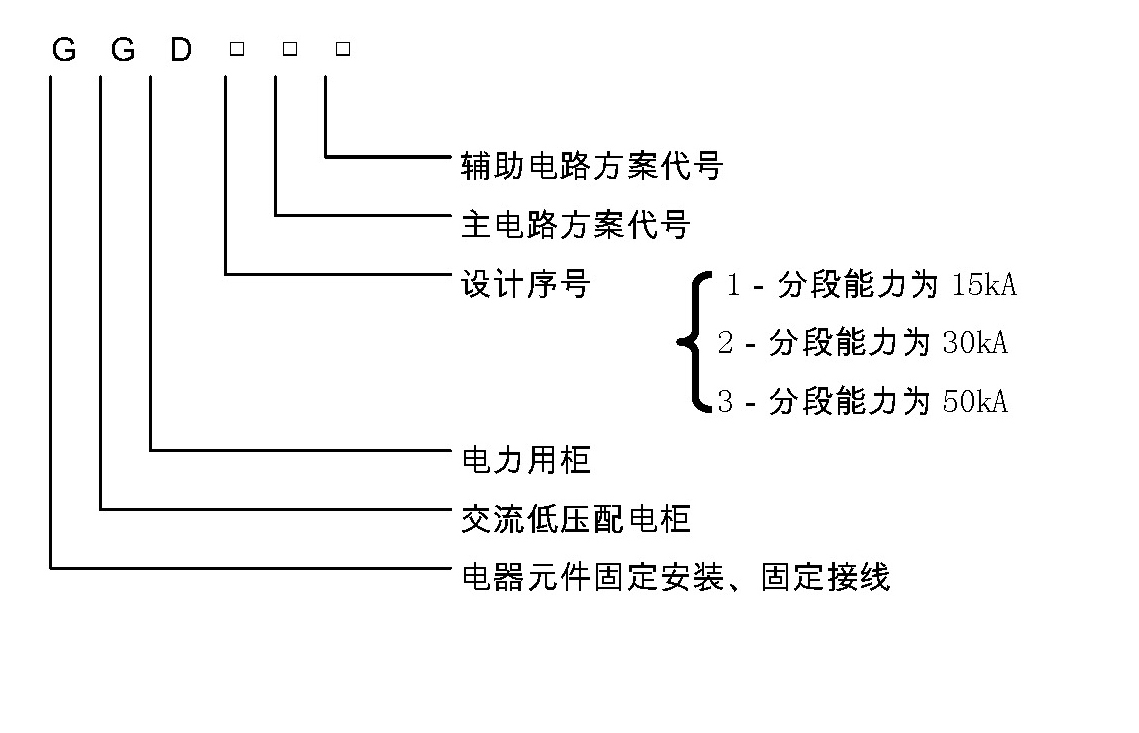

產品型號及含義:
使用條件:
3.1周圍空氣溫度不高于+40℃,不低于-5℃,24h內的平均溫度不得大于+35℃。
3.2戶內安裝使用，使用地點的海拔高度不超過2000m。
3.3周圍空氣相對濕度在最高溫度為+40℃時不超過50%,在較低溫度時允許有較大的相對濕度(例如+20℃時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響。
3.4設備安裝時與垂直面的傾斜度不超過5度。
3.5設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
電氣參數:
4.1額定絕緣電壓660V
4.2額定工作頻率50Hz
4.3輔助電路的工作電壓
交流: 100V、 220V、 380V
直流: 110V、 220V
4.4額定工作電流
GGD1 400A、 600A(630)、 1000A
GGD2 1000A、 1500A(1600)
GGD3 2000A、 2500A、 3150A
4.5額定短路強度
GGD1 開斷能力 15kA 峰值耐受電流30kA
GGD2 開斷能力 30kA 峰值耐受電流63kA
GGD3 開斷能力 50kA 峰值耐受電流105kA
柜體結構:
5.1構架用8Mf冷彎型鋼材局部焊接拼裝而成。其剛性及承載能力均達到電器元件的安裝要求，構架上分別有按E=20mm和E=100mm模數排列的安裝孔，以提高產品裝配的通用性。
5.2主母線排列在柜的上部后方，采用的ZMJ型母線夾為積木式組合結構，用高阻燃PPO合金材料熱注成型，機械強度和絕緣強度高，能承受有效值50KA峰值105KA動、熱穩定沖擊力，長期允許溫度可達到120℃。
5.3構架外形尺寸見下表：
（mm）
|
|
高
|
寬
|
深
|
|
GGD1、GGD2
|
2200
|
600、800、1000
|
600
|
|
GGD3
|
2200
|
800、1000、1200
|
600、800
|
5.4 1000mm和1200mm寬的柜，正面采用不對稱(800+200). (800+400) 的雙門結構，600和800的柜采用整門結構。柜體后面采用對稱式雙門結構。既解決直接觸電的防護又提高了整體美觀和強度,也便于制造廠形成標準化生產。
5.5柜門采用鍍鋅轉軸式較鏈與構架相連。安裝、拆卸方便。門的折邊處均加有橡膠嵌條，關門時門與柜體之間的嵌條有一定的壓編行程，以防門邊與柜體直接碰撞,并提高了門的防護等級。
5.6裝有電器元件的儀表門用多股軟銅線與構架相連.柜內的安裝件與構架間用接地滾花螺釘連接,構成完整的接地保護電路。
5.7柜體前后、頂面及兩端側的防護等級達到IP41，也可根據用戶的要求在IP20~IP40之間選擇。
5.8為加強通鳳和散熱，在柜體的下部、后上部和頂部均有通鳳散熱孔,使柜體在運行中形成自然通風道，有較好的散熱性能。散熱孔用鋼絲網板加封，以保證柜體的防護等級。
5.9柜體的頂蓋，可在需要時拆除，便于現場主母線的裝配和調整。柜頂?shù)乃慕茄b有吊環，便于起吊、裝運。
5.10柜體被復層采用聚脂桔形烘據噴涂,消除眩光,且附著力強，柜內的安裝件均鍍鋅，鈍化處理,提高了“三防”性能。
安裝與使用:
產品到達收貨地點后,首先應當檢查包裝是否完整無損，發現問題應及時通知有關部門查找原因。對于不立即安裝的產品，應根據正常使用條件的規定，置于適當?shù)膱鏊?span lang="EN-US">
6.1產品安裝
產品的安裝應按安裝示意圖進行(見附圖),基礎槽鋼和螺栓由用戶自備,主母線安裝時應將擠接面修理平整，處理干凈，涂上中性凡士林或采取其它措施,然后用螺栓緊固。
6.2產品在安裝完畢后，投入運行前需進行如下項目的檢查與試驗。
a檢查柜體被復層漆膜有無脫落，柜內是否干燥、清潔。
b電器元件的操作機構是否靈活,不應有卡滯或操作力過大的現象。
c主要電器的通斷是否可靠、準確。輔助接點的通斷是否可靠、準確。
d儀表變比與互感器的變比及極性是否正確。
e母線連接是否良好,其絕緣支撐件、安裝件及附件是否安裝牢固可靠。
f輔助接點是否符合要求，熔斷器的熔芯規格選用是否正確，繼電器的整定值是否符合設計要求，動作是否準確
g電路的接點是否符合電氣原理圖要求。
h保護電路系統是否符合要求。
i用500伏兆歐表測量絕緣電阻值不得低于1兆歐。
6.3使用注意事項
a本產品為不靠墻安裝，單面(正面)操作，雙面開門維修的低壓配電柜，產品的維修通道及柜門，必須經考核合格的專業人員方可進人或開啟進行操作、檢查和維修。
b空氣斷路器，經多次合，分后，會使主觸頭局部燒傷和產生炭類物質,使接觸電阻增大，應定期對空氣斷路器按其使用說明書進行維護和檢修。
|
